Groupe de blocs de sécurité pour accumulateurs type QFZ

Ningbo Chaori hydraulique Co., Ltd. est situé dans la ville pittoresque de Xikou de la station balnéaire nationale AAAAA, Fenghua, Ningbo. La société couvre une superficie de 18 000 mètres carrés et a été équipée de machines de fabrication et d'instruments de détection parfaits. Il a passé la certification lSO9001-2000 en 2000 et possédait les certificats et licences importants, y compris la licence de conception et de fabrication d'équipements spéciaux délivrée par l'administration générale de la supervision de la qualité, de l'inspection et de la quarantaine, de la Chine, du certificat de fabrication ASME du récipient sous pression et de l'UE Certificat CE. La société a participé à l'établissement de la norme nationale de type accumulateur.

Nous contacter

détails du produit

1. Vue d'ensemble

Le groupe de sécurité d'accumulateur de type QFZ est composé d'une vanne à soupape à noyau sphérique haute pression, d'une soupape de décharge à action directe et d'une petite soupape à soupape, qui a les fonctions d'ouverture et de fermeture, de sécurité, de soupapes de décharge, etc.

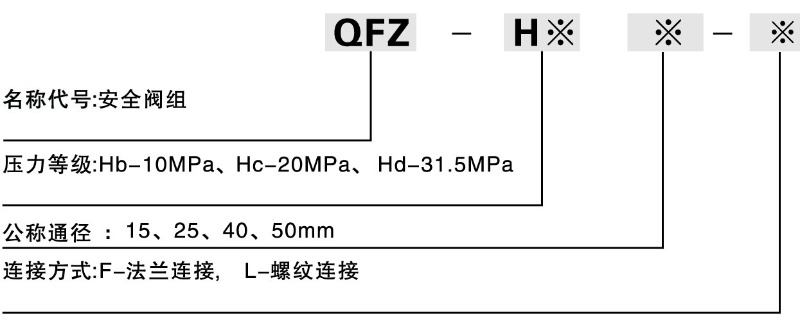

2. réescriptif du modèle

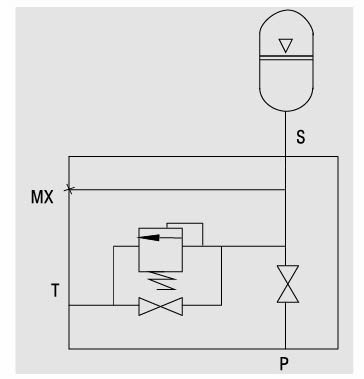

3. schéma de principe de la structure

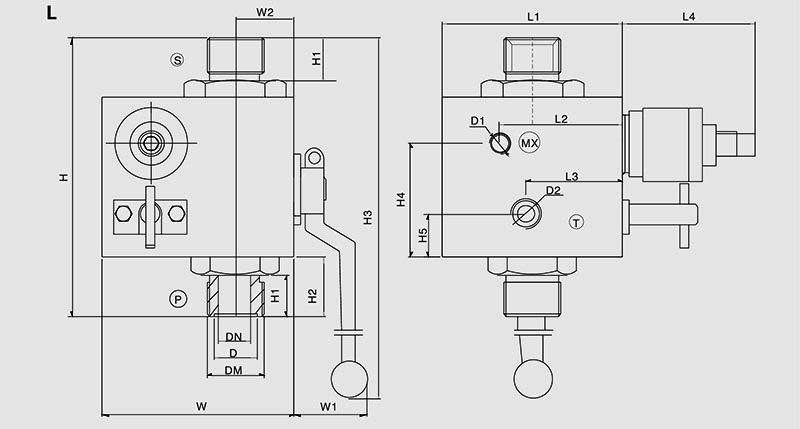

4. la taille globale

①Spécifications techniques (fileté)

maquette	réN	PN	Taille de base/Dimension (mm)																	Poids (kg)
Modèle	(mm)	(Mpa)	L1	L2	L3	L4	H	H 1	H2	H3	H4	H5	O	O1	W2	D	D1	D2	SM(S)	Lester
〇FZ-h^15L	15	10	85	58	46	68	131	20	28	201	53	20	90	33	28	20			M27X2	5
QFZ-H^25L	25	20	90	58	46	68	167	23	31	262	76	23	110	44	37	35	M10X1	M18X1.5	M42X2	9
QFZ-H^40L	40		100	65	46	68	200	30	40	318	90	35	140	45	48	52			M60X2	19
〇FZ-h^50L	50	31.5	120	70	46	68	240	30	40	377	115	56	160	50	60	63			M72X2	27

②Spécifications techniques (type bride)

maquette	DN	PN	Taille de base/Dimension (mm)																	Poids (kg)
Modèle	(mm)	(Mpa)	L1	L2	L3	L4	H	H 1	H2	H3	H4	H5	W	W1	W2	D	D1	D2	AxA(S)	Lester
〇FZ-_15F	15	10	85	58	46	68	115	11	20	193	53	20	90	33	28	22.5			56	5
QFZ-H^25F	25	20	90	58	46	68	155	14	25	256	76	23	110	44	37	35	M10X1	M18X1.5	74	9
QFZ-H^40F	40		100	65	46	68	180	18	30	30	90	35	140	45	48	52			96	19
〇FZ-h^50F	50	31.5	120	70	46	68	230	20	35	372	115	56	160	50	60	65			110	27

5. instructions de commande

①Le nom complet du code modèle doit être indiqué lors de la commande, par exemple : la pression de service est de 31,5 MPa, le diamètre est de 40 mm, la méthode de connexion est le groupe de soupapes de sécurité à bride : QFZ-Hd40F

②S'il existe des exigences particulières pour le groupe de soupapes de sécurité, veuillez consulter notre société.

③La société se réserve le droit de modifier le design sans préavis.
